Rectangular Tube

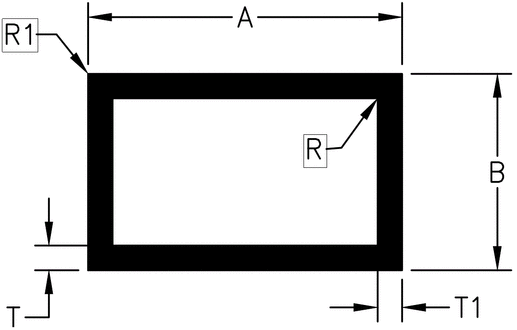

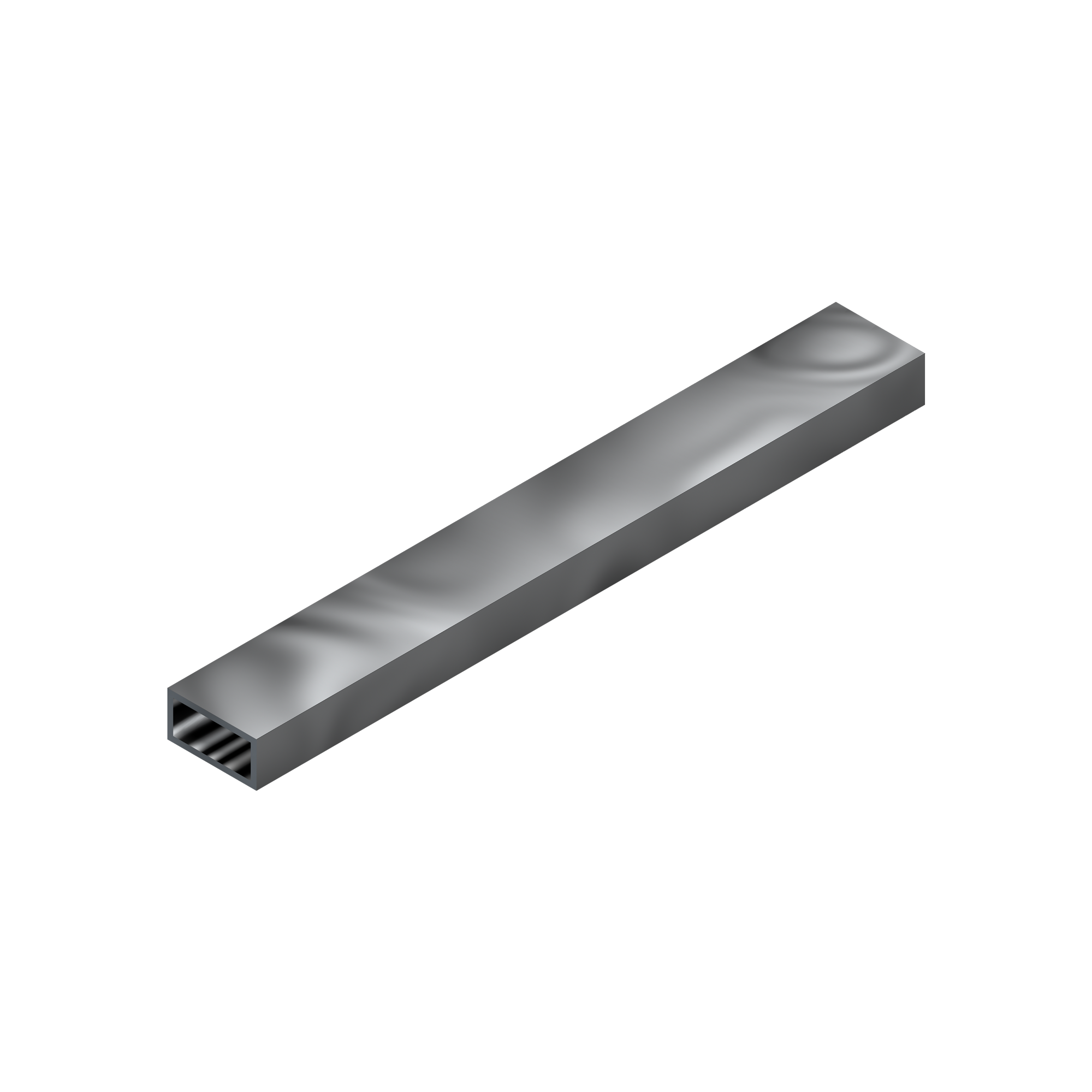

Rectangular hollow profile used in framing, structural supports, and equipment applications. Tower’s rectangular tubes are extruded to precise tolerances and available in multiple width, height, and wall thickness combinations.
Available Die Specifications
Standard die configurations.
Each listing represents a verified die currently available for production. Contact sales for pricing, alloy availability, or to discuss a modified version of an existing profile.
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Location
Die #
A
B
C
T
T1
T2
R
R1
R2
Wt/Ft
Perim
Pipe
Special Notes
Olney
8034
1
0.5
0.062
0.062
0.031
0.062
0.2
5.345
Olney
16192
1.375
1
0.1
0.1
0.1
0.1
0.522
8.356
Wylie
2617
1.5
1
0.062
0.062
0.062
0.062
0.518
9.316
Olney
3370
1.5
1
0.125
0.125
0.016
0.016
0.674
9
Wylie
2618
1.5
1
0.1
0.082
0.045
0.025
0.518
9.176
Wylie
2705
1.5
0.75
0.125
0.125
0.025
0.025
0.6
7.936
Olney
13087
1.5
0.75
0.125
0.125
0.015
0.125
0.584
7.785
Olney
11919
1.704
1.25
0.065
0.065
0.06
0.125
0.428
10.978
Wylie
763
1.75
1.5
0.07
0.07
0.016
0.016
0.522
12.465
Olney
10360
1.8
0.85
0.07
0.094
0.01
0.047
0.461
9.863
Olney
15366
1.969
0.812
0.219
0.219
0.06
0.06
1.231
9.167
Olney
2994
2
1
0.11
0.125
0.015
0.015
0.762
11.06
Olney
20489
2
1
0.08
0.08
0.045
0.125
0.532
11.068
Wylie
129
2
1
0.125
0.125
0.016
0.016
0.824
11
Wylie
01008
2
1
0.125
0.125
0.01
0.01
0.826
6.355
Olney
7249
2
1
0.06
0.06
0.01
0.01
0.415
11.52
Wylie
142
2
1
0.062
0.062
0.062
0.125
0.416
11.183
Olney
12026
2
1
0.125
0.125
0.062
0.187
0.793
10.573
Olney
13754
2
1.25
0.125
0.125
0.063
0.188
0.868
11.569
Olney
10351
2
1
0.07
0.094
0.062
0.015
0.534
11.238
Olney
19171
2
1
0.125
0.125
0.015
0.015
0.824
11
Wylie
764
2
1.5
0.125
0.125
0.016
0.016
0.974
13.025
Olney
14900
2
1.5
0.125
0.125
0.015
0.015
0.974
13
Olney
732
2
1.5
0.078
0.078
0.015
0.015
0.626
13.376
Wylie
2089
2
1
0.125
0.125
0.016
0.125
0.809
10.782
Olney
8613
2.375
1.375
0.125
0.125
0.01
0.01
1.05
14
Olney
14228
2.5
1.25
0.125
0.125
0.063
0.188
1.018
13.569
Olney
12271
2.5
1
0.125
0.125
0.25
0.25
0.952
12.571
Olney
15595
2.5
1.5
0.125
0.125
0.125
0.063
1.114
14.677
Olney
4006
2.5
1.25
0.08
0.08
0.056
0.091
0.684
14.108
Olney
10999
2.625
0.76
0.094
0.094
0.015
0.015
0.721
12.788
Olney
12691
2.75
1.5
0.07
0.07
0.06
0.06
0.69
16.234
Olney
12074
2.75
1.625
0.08
0.08
0.015
0.015
0.81
16.86
Olney
14033
3
1.5
0.188
0.188
0.015
0.015
1.861
16.496
Olney
13089
3
1.5
0.12
0.12
0.235
0.375
1.139
15.993
Olney
1767
3
2
0.125
0.125
0.015
0.015
1.424
19
Olney
13751
3
1
0.094
0.094
0.031
0.125
0.845
14.98
Olney
15768
3
1.063
0.313
0.313
0.06
0.06
2.578
13.544
Olney
1866
3
1.75
0.125
0.125
0.015
0.015
1.35
18
Olney
15379
3
2
0.188
0.188
0.25
0.25
2.086
17.638
Olney
7024
3
1.5
0.125
0.125
0.01
0.01
1.274
17
Olney
13013
3
2
0.25
0.25
0.015
0.015
2.7
18
Olney
8455
3
2
0.188
0.188
0.01
0.01
2.087
16.496
Wylie
2530
3
2
0.188
0.188
0.025
0.125
2.065
18.267
Wylie
2690
3
2
0.25
0.25
0.09
0.031
2.707
17.815
Olney
12133
3
1
0.125
0.125
0.015
0.031
1.123
14.946
Olney
14413
3.15
1.6
0.1
0.1
0.088
0.188
1.064
17.726
Olney
18198
3.625
2
0.125
0.125
0.015
0.015
1.613
21.5
Olney
9909
3.875
2
0.25
0.25
0.12
0.12
3.226
21.088
Olney
15440
4
1.5
0.125
0.125
0.015
0.015
1.574
21
Olney
11352
4
1.25
0.125
0.125
0.015
0.015
1.5
20
Wylie
1909
4
1
0.125
0.125
0.016
0.016
1.424
18.946
Wylie
887
4
2
0.125
0.125
0.016
0.016
1.724
22.97
Olney
15378
4
2
0.125
0.125
0.25
0.25
1.724
22.142
Olney
12990
4
2
0.188
0.188
0.015
0.015
2.538
22.496
Olney
168
4
1.75
0.115
0.115
0.062
0.01
1.528
21.974
Olney
13088
4
2
0.125
0.125
0.015
0.125
1.709
22.785
Wylie
2759
4
1.75
0.125
0.125
0.025
0.025
1.65
21.914
Olney
14053
4
2
0.234
0.344
0.125
0.375
3.382
20.829
Wylie
2590
4
2
0.25
0.25
0.025
0.125
3.284
21.742
Olney
15380
4
2
0.25
0.25
0.25
0.25
3.3
21.142
Wylie
2529
4
3
0.125
0.125
0.125
0.125
2.025
26.595
Olney
15311
4
3
0.125
0.125
0.015
0.015
2.024
27
Wylie
2581
4
2
0.25
0.25
0.025
0.025
3.3
21.914
Olney
3216
4
2.5
0.165
0.165
0.062
0.125
2.431
24.359
Olney
4747
4
3
0.25
0.25
0.25
0.25
3.9
25.142
Olney
10698
4.062
1
0.188
0.5
0.125
0.062
2.594
17.175
Olney
14212
4.5
1.25
0.188
0.188
0.032
0.032
2.425
21.386
Olney
3129
4.5
1.75
0.125
0.125
0.01
0.01
1.8
24
Olney
9352
5
2.5
0.125
0.265
0.01
0.01
2.932
28.44
Wylie
292
5
3
0.125
0.125
0.062
0.062
2.324
30.812
Olney
15594
5
1.5
0.125
0.125
0.063
0.125
1.864
24.677
Olney
2190
5
2
0.125
0.125
0.01
0.01
2.024
27
Olney
13582
5.25
3
0.35
0.35
0.25
0.125
6.391
29.556
Wylie
711
6
4
0.1
0.1
0.015
0.125
2.336
38.994
Olney
3927
6
3.125
0.125
0.125
0.01
0.01
2.663
35.5
Olney
6238
6
1
0.125
0.125
0.01
0.01
2.024
27
Olney
4666
6
3
0.188
0.188
0.01
0.01
3.892
35.25
Olney
14151
6
2
0.156
0.156
0.125
0.25
2.83
30.108
Olney
14034
6
2
0.312
0.312
0.125
0.312
5.438
28.753
Olney
14255
6
2
0.125
0.125
0.015
0.015
2.324
31
Wylie
881
6
4
0.125
0.125
0.093
0.093
2.925
38.536
Olney
9667
7
5
0.312
0.312
0.312
0.625
8.216
43.895
Olney
19304
8
1
0.125
0.125
0.015
0.015
2.626
35
Olney
12768
8
4
0.19
0.19
0.031
0.062
5.296
46.321
Olney
17975
9
3
0.25
0.25
0.031
0.031
6.9
45.894
Olney
16011
10
3
0.15
0.15
0.015
0.015
4.572
50.8
Olney
15019
10
5
0.5
0.5
0.031
0.031
16.8
56
Olney
14725
10
2.5
0.157
0.157
0.015
0.015
4.592
48.744
