Die Profile
Equal Leg Angle Structural

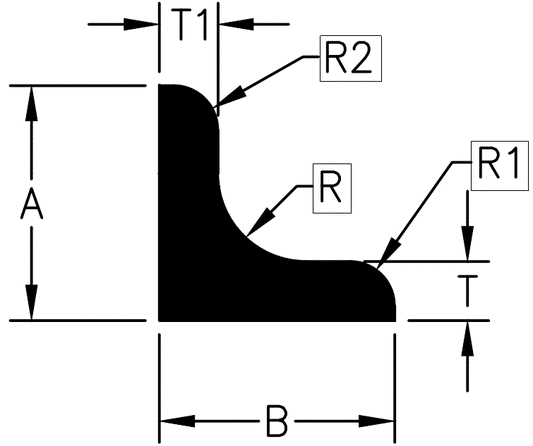

Heavy-duty right-angle profile used in structural framing and support applications. Tower’s equal leg structural angles are extruded to precise tolerances and engineered for increased strength and rigidity.
Available Die Specifications
Standard die configurations.
Each listing represents a verified die currently available for production. Contact sales for pricing, alloy availability, or to discuss a modified version of an existing profile.
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Location
Die #
A
B
C
T
T1
T2
R
R1
R2
Wt/Ft
Perim
Pipe
Special Notes
Olney
16692
0.75
0.75
0.125
0.125
0.094
0.125
0.125
0.202
2.82
Olney
4465
0.75
0.75
0.125
0.125
0.125
0.093
0.093
0.205
2.866
Olney
7177
1
1
0.125
0.125
0.125
0.094
0.094
0.281
3.866
Wylie
1021
1
1
0.125
0.125
0.188
0.125
0.125
0.282
15.553
Olney
13577
1.25
1.25
0.187
0.187
0.187
0.125
0.125
0.52
4.812
Olney
1754
1.25
1.25
0.125
0.125
0.188
0.125
0.125
0.358
5.696
Wylie
2596
1.25
1.25
0.187
0.187
0.125
0.094
0.094
0.518
4.833
Olney
4786
1.5
1.5
0.187
0.187
0.187
0.187
0.187
0.623
5.679
Olney
15613
1.5
1.5
0.188
0.188
0.188
0.125
0.125
0.636
5.812
Olney
7889
1.5
1.5
0.187
0.187
0.125
0.187
0.187
0.617
5.786
Wylie
762
1.5
1.5
0.188
0.188
0.188
0.125
0.125
0.636
5.812
Olney
13299
1.5
1.5
0.125
0.125
0.188
0.125
0.125
0.432
5.812
Olney
4798
1.5
1.5
0.25
0.25
0.188
0.125
0.125
0.826
5.313
Wylie
788
1.5
1.5
0.25
0.25
0.188
0.125
0.125
0.826
5.812
Olney
13300
1.75
1.75
0.125
0.125
0.188
0.125
0.125
0.508
6.812
Olney
4796
1.75
1.75
0.188
0.188
0.188
0.125
0.125
0.749
6.813
Wylie
11441
2
2
0.375
0.375
0.25
0.25
0.25
1.615
7.695
Olney
15530
2
2
0.375
0.375
0.25
0.125
0.125
1.606
7.785
Wylie
1172
2
2
0.25
0.25
0.25
0.125
0.125
1.133
7.759
Olney
353
2
2
0.187
0.187
0.25
0.125
0.125
0.864
7.785
Olney
4797
2
2
0.25
0.25
0.25
0.125
0.125
1.133
7
Olney
15617
2
2
0.188
0.188
0.188
0.125
0.125
0.862
7.812
Olney
13301
2
2
0.125
0.125
0.25
0.125
0.125
0.589
7.785
Olney
3541
2.5
2.5
0.25
0.25
0.25
0.125
0.125
1.433
9.786
Wylie
1128
3
3
0.185
0.185
0.313
0.25
0.25
1.288
11.692
Olney
4795
3
3
0.375
0.375
0.312
0.25
0.25
2.524
11.652
Olney
13917
3
3
0.312
0.312
0.25
0.25
0.25
2.113
11.657
Wylie
2007
3
3
0.25
0.25
0.25
0.125
0.125
1.733
11.76
Olney
1016
3
3
0.188
0.188
0.312
0.188
0.188
1.318
11.705
Olney
3542
3
3
0.25
0.25
0.312
0.25
0.25
1.718
11.759
Olney
18155
3.25
3.25
0.25
0.25
0.375
0.25
0.25
1.879
12.624
Olney
3543
3.5
3.5
0.25
0.25
0.375
0.25
0.25
2.029
13.624
Olney
4793
3.5
3.5
0.25
0.25
0.375
0.25
0.25
2.029
13.624
Olney
4794
3.5
3.5
0.5
0.5
0.375
0.25
0.25
3.904
13.624
Olney
16895
4
4
0.25
0.25
0.375
0.25
0.25
2.329
15.624
Olney
16894
4
4
0.375
0.375
0.375
0.25
0.25
3.436
15.624
